1 2022-02-07: Blender¶

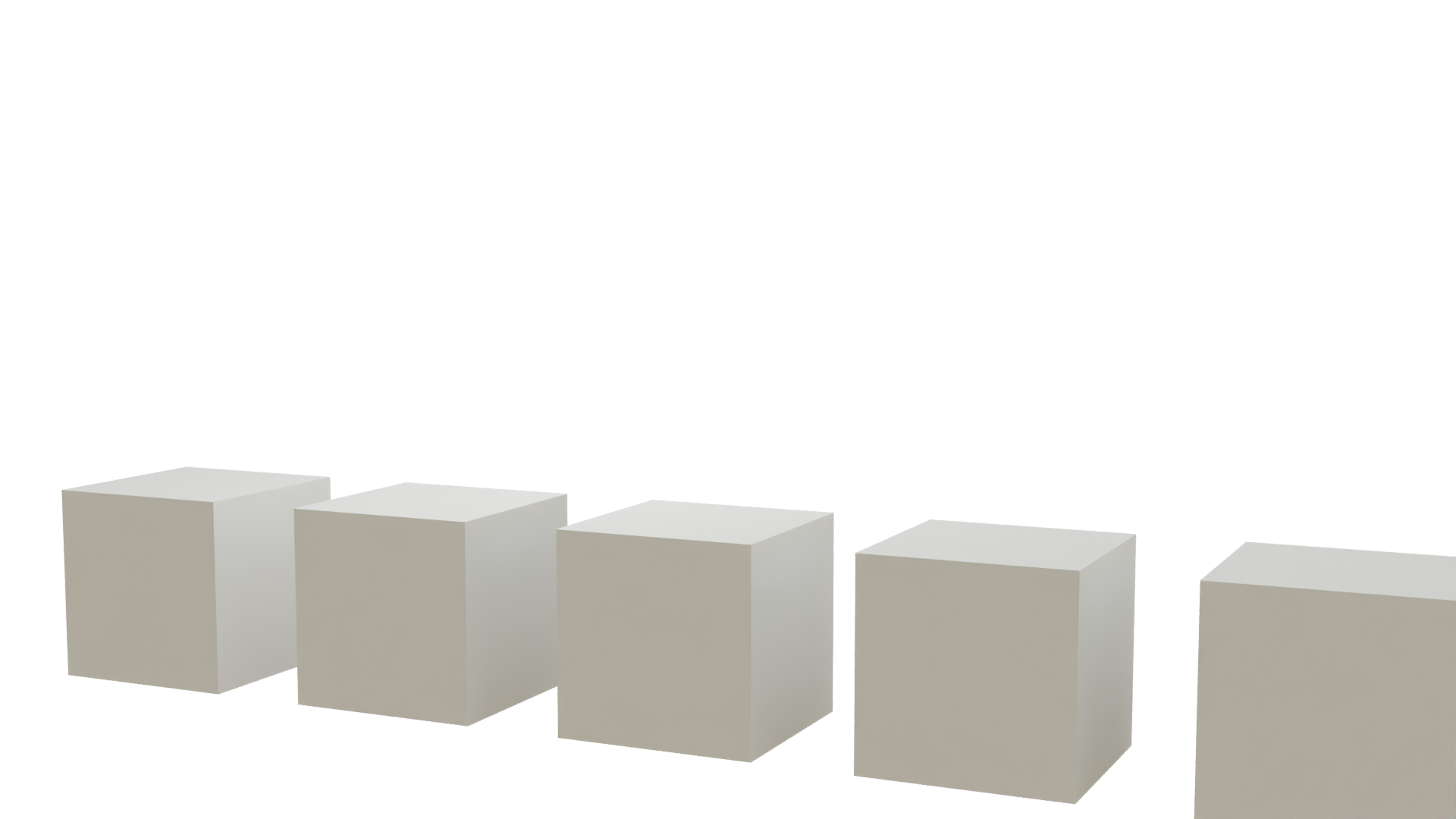

1.1 Opgave: Lees data uit CSV¶
In gebouwen.csv staat informatie over de 400 hoogste gebouwen. Lees dit bestand regel voor regel in en plaats voor elk gebouw een kubus.
1import csv
2import bpy
3
4
5# Open een CSV een lees regel voor regel
6# f = ...
7# reader = ...
8# nr = 0
9# x = 0
10
11for ...
12 # om het debuggen te vereenvoudigen tekenen we enkel de eerste x gebouwen
13 if nr > 10:
14 break
15
16 # plaats hier een cubus per gebouw
17 # bpy.ops.mesh.primitive_cube_add...
18
19
20 # update x zodat de kubussen naast elkaar staan
21 # x =

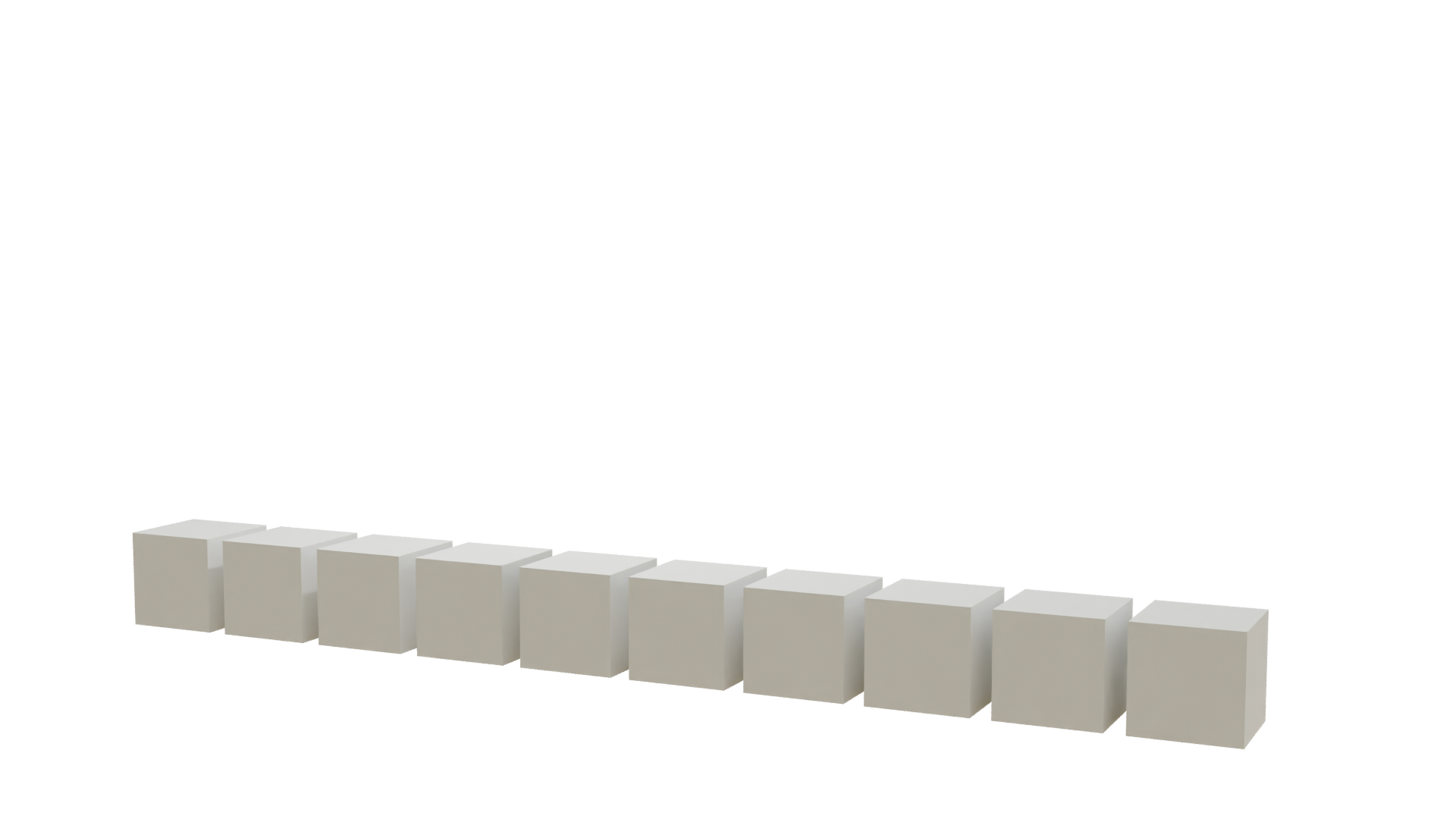

1.2 Opgave: Grootte kubus¶
Met behulp van de “size” parameter kunnen we de grootte van de kubus aanpassen. Door deze op 1 in te stellen, vergemakkelijken we latere berekeningen.
1import csv
2import bpy
3
4
5# Open een CSV een lees regel voor regel
6# f = ...
7# reader = ...
8# nr = 0
9# x = 0
10
11for ...
12 # om het debuggen te vereenvoudigen tekenen we enkel de eerste x gebouwen
13 if nr > 10:
14 break
15
16 # plaats hier een cubus per gebouw
17 # we gebruiken nu de size=1 parameter
18 # om de kubus grootte 1 te geven
19 # dit vereenvoudigt
20 bpy.ops.mesh.primitive_cube_add(
21 size=1, location=(x, ...)
22 )
23
24 # update x zodat de kubussen naast elkaar staan

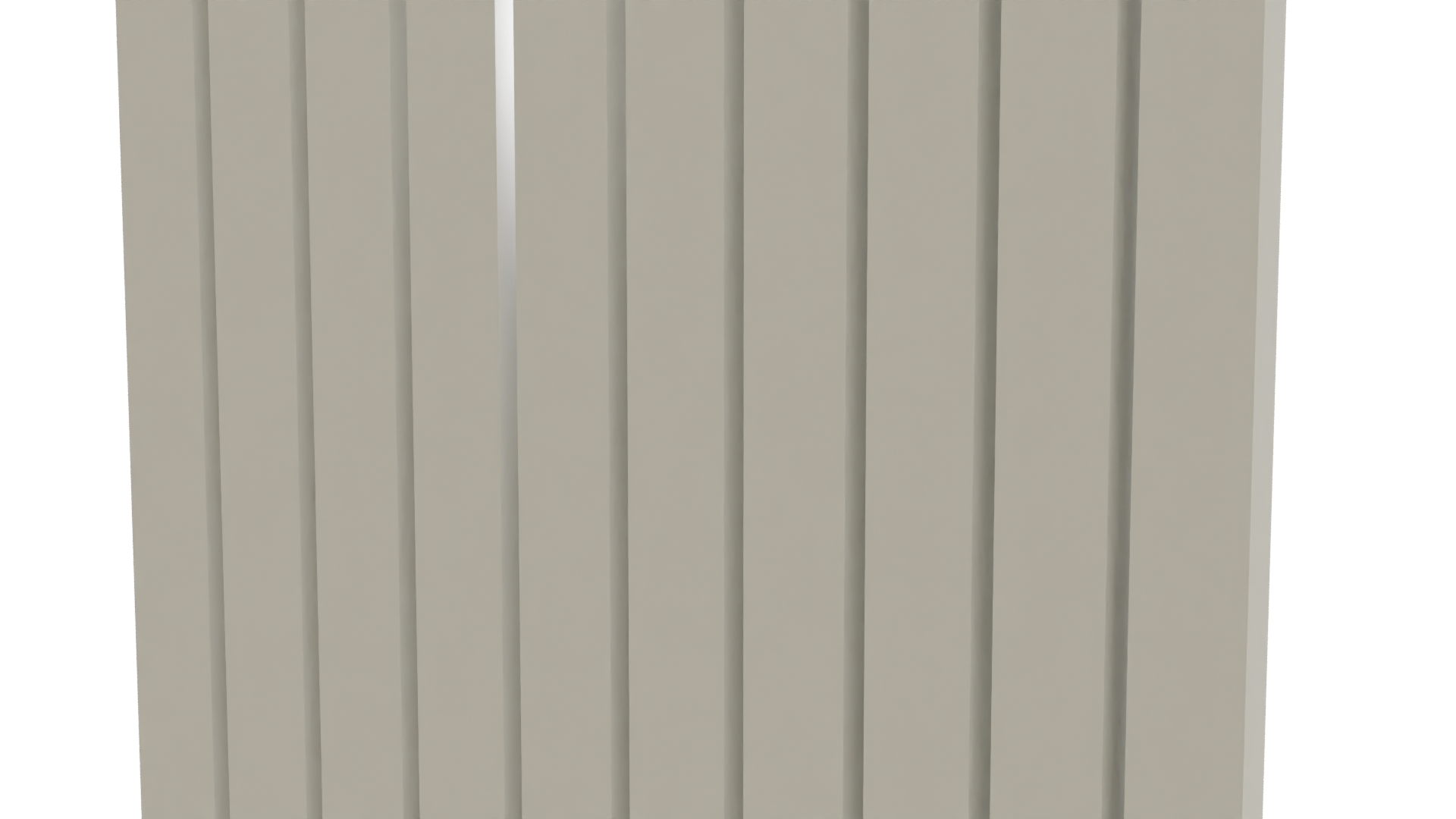

1.3 Opgave: Hoogte kubus¶
Laat de hoogte overeenkomen met de hoogte van het gebouw. Haal hiervoor de hoogte uit de 5-de kolom van de spreadsheet.
1import csv
2import bpy
3
4
5# Open een CSV een lees regel voor regel
6# f = ...
7# reader = ...
8# nr = 0
9# x = 0
10
11for ...
12 # om het debuggen te vereenvoudigen tekenen we enkel de eerste x gebouwen
13 if nr > 10:
14 break
15
16 # bepaal de hoogte van het gebouw
17 height = ...
18
19 # plaats hier een cubus per gebouw
20 # gebruik parameter scale=(1,1,height) om de hoogte van de kubus aan te passen
21
22 bpy.ops.mesh.primitive_cube_add(
23 size=1, location=(x, ...), scale=...
24 )
25
26 # update x zodat de kubussen naast elkaar staan

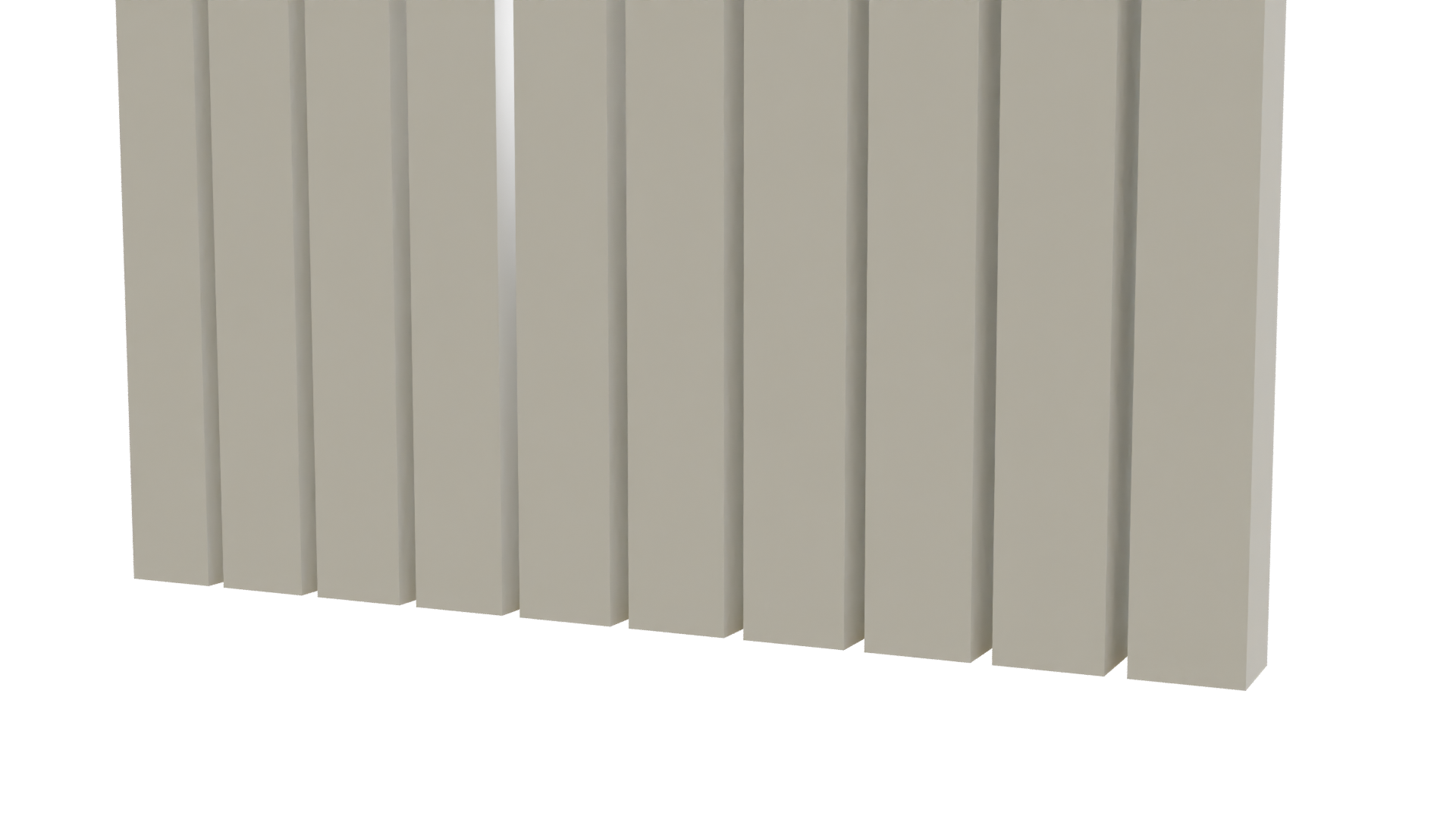

1.4 Opgave: Correctie z-positie kubus¶
De onderkant van de kubus komt niet overeen met het grondvlak.
Pas de code aan zodat de kubussen allemaal beginnen op z-positie 0.
Je kan dit oplossen door de z-positie bij het aanmaken van de kubussen aan te passen.
1import csv
2import bpy
3
4
5# Open een CSV een lees regel voor regel
6# f = ...
7# reader = ...
8# nr = 0
9# x = 0
10
11for ...
12 # om het debuggen te vereenvoudigen tekenen we enkel de eerste x gebouwen
13 if nr > 10:
14 break
15
16 # bepaal de hoogte van het gebouw
17 height = ...
18
19 # plaats hier een cubus per gebouw
20 # gebruik parameter scale=(1,1,height) om de hoogte van de kubus aan te passen
21 # pas location aan
22 bpy.ops.mesh.primitive_cube_add(
23 size=1, location=(x, ...), scale=...
24 )
25
26 # update x zodat de kubussen naast elkaar staan

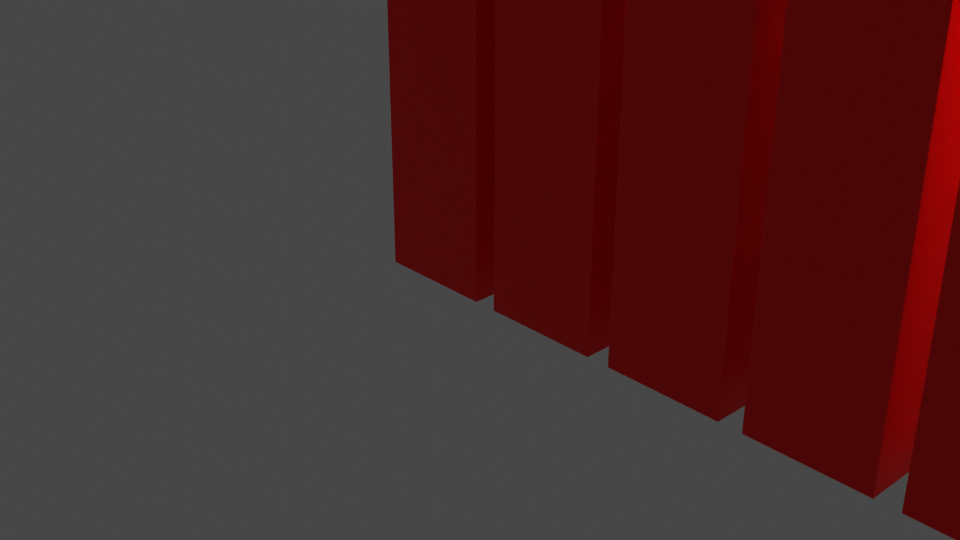

1.5 Opgave: Materiaal met basis kleur¶
Tot nu toe konden we de kleuren van de objecten niet aanpassen.
We voorzien nu de hulp-functie “add_material” waarmee je een materiaal aan een object kunt toevoegen.
Zorg ervoor dat de kubussen een materiaal hebben.
1import csv
2import bpy
3
4
5def add_material(obj, material_name, color):
6 """Maak of herbruik een materiaal
7
8 obj: object waaraan het materiaal toegekend dient te worden
9 material_name: naam voor het materiaal
10 color: basis kleur, RGB-tuple
11
12 Onderstaand voorbeeld maakt een materiaal met naam "rood",
13 en kent hieraan de "base color" (1,0,0) toe. Dit is een tuple
14 dat een RGB-kleur voorstelt, met de rood component op 1 en
15 de andere componenten op 0. Dus, puur rood.
16 > add_material(obj, "rood", (1,0,0))
17 """
18 material = bpy.data.materials.get(material_name)
19 if material is None:
20 material = bpy.data.materials.new(material_name)
21 material.use_nodes = True
22 principled_bsdf = material.node_tree.nodes["Principled BSDF"]
23 if principled_bsdf is not None:
24 principled_bsdf.inputs[0].default_value = (*color, 1)
25 obj.active_material = material
26
27
28# Open een CSV een lees regel voor regel
29# f = ...
30# reader = ...
31# nr = 0
32# x = 0
33
34for ...
35 # om het debuggen te vereenvoudigen tekenen we enkel de eerste x gebouwen
36 if nr > 10:
37 break
38
39 # bepaal de hoogte van het gebouw
40 height = ...
41
42 # plaats hier een cubus per gebouw
43 # gebruik parameter scale=(1,1,height) om de hoogte van de kubus aan te passen
44 # pas location aan
45 bpy.ops.mesh.primitive_cube_add(
46 size=1, location=(x, ...), scale=...
47 )
48
49 # gebruik een variabele om naar het actieve object te verwijzen
50 obj = bpy.context.object
51
52 # Voeg hier een materiaal aan je kubus toe, zodat je kubus een basis
53 # kleur heeft. De kleuren druk je uit als RGB tuple, dus (rood, groen, blauw)
54 # add_material(obj, ...)
55
56 # update x zodat de kubussen naast elkaar staan

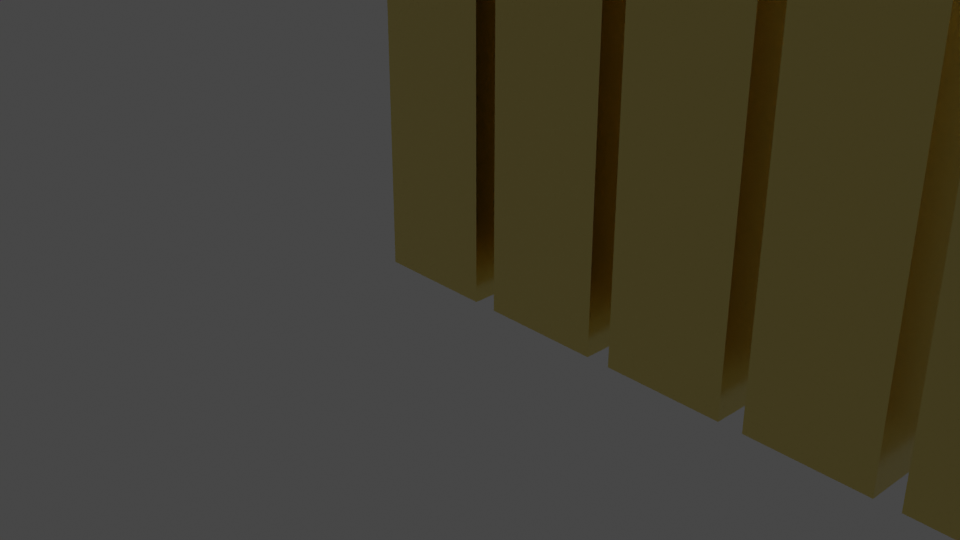

1.6 Opgave: Materiaal met roughness¶
We voorzien nu een nieuwe hulpfunctie add_material die buiten de basiskleur ook twee andere materiaaleigenschappen laat aanpassen.
Zorg ervoor dat de kubussen een materiaal hebben dat goud voorstelt.
1import csv
2import bpy
3
4
5def add_material(obj, material_name, color, roughness=1.0, metallic=0):
6 """Maak of herbruik een materiaal
7
8 obj: object waaraan het materiaal toegekend dient te worden
9 material_name: naam voor het materiaal
10 color: basis kleur, RGB-tuple
11 roughness: lagere waarden geven meer spiegeling
12 metallic: voor een metaal gebruik je waarde 1
13
14 Onderstaand voorbeeld maakt een materiaal met naam "rood",
15 en kent hieraan de "base color" (1,0,0) toe. Dit is een tuple
16 dat een RGB-kleur voorstelt, met de rood component op 1 en
17 de andere componenten op 0. Dus, puur rood.
18 > add_material(obj, "rood", (1,0,0))
19 """
20 material = bpy.data.materials.get(material_name)
21 if material is None:
22 material = bpy.data.materials.new(material_name)
23 material.use_nodes = True
24 principled_bsdf = material.node_tree.nodes["Principled BSDF"]
25 if principled_bsdf is not None:
26 principled_bsdf.inputs[0].default_value = (*color, 1)
27 principled_bsdf.inputs[6].default_value = metallic
28 principled_bsdf.inputs[9].default_value = roughness
29 obj.active_material = material
30
31
32# Open een CSV een lees regel voor regel
33# f = ...
34# reader = ...
35# nr = 0
36# x = 0
37
38for ...
39 # om het debuggen te vereenvoudigen tekenen we enkel de eerste x gebouwen
40 if nr > 10:
41 break
42
43 # bepaal de hoogte van het gebouw
44 height = ...
45
46 # plaats hier een cubus per gebouw
47 # gebruik parameter scale=(1,1,height) om de hoogte van de kubus aan te passen
48 # pas location aan
49 bpy.ops.mesh.primitive_cube_add(
50 size=1, location=(x, ...), scale=...
51 )
52
53 # gebruik een variabele om naar het actieve object te verwijzen
54 obj = bpy.context.object
55
56 # Voeg hier een materiaal aan je kubus toe, zodat je kubus een basis
57 # kleur heeft. De kleuren druk je uit als RGB tuple, dus (rood, groen, blauw).
58 # Geef verder als roughness, 0.2 op, en zet metallic op 1.
59 # Gebruik als kleur bijvoorbeeld de volgende waardes:
60 # - rood: 0.83
61 # - groen: 0.68
62 # - blauw: 0.22
63 # add_material(obj, ...)
64
65 # update x zodat de kubussen naast elkaar staan
1.7 Opgave: Animeren van de hoogte van de kubus¶
1import csv
2import bpy
3
4
5# Open een CSV een lees regel voor regel
6# f = ...
7# reader = ...
8# nr = 0
9# x = 0
10
11for ...
12 # om het debuggen te vereenvoudigen tekenen we enkel de eerste x gebouwen
13 if nr > 10:
14 break
15
16 # bepaal de hoogte van het gebouw
17 height = ...
18
19 # plaats hier een cubus per gebouw
20 # we gebruiken parameter scale=(1,1,1) om de hoogte van de kubus
21 # in te stellen op de standaardgrootte
22 # pas location aan
23 bpy.ops.mesh.primitive_cube_add(
24 size=1, location=(x, ...), scale=...
25 )
26
27 # makkelijkere toegang tot het actieve object
28 obj = bpy.context.object
29
30 # voeg een keyframe toe op frame 1 voor de huidige "scale" (is nu (1,1,1))
31 # obj.keyframe_insert...
32
33 # voeg een keyframe toe op frame 48 voor de juiste "scale" (is nu (1,1,height))
34 # obj.scale =
35 # obj.keyframe_insert...
36
37 # update x zodat de kubussen naast elkaar staan
1.8 Opgave: Correctie z-positie kubus bij animatie¶
1import csv
2import bpy
3
4
5# Open een CSV een lees regel voor regel
6# f = ...
7# reader = ...
8# nr = 0
9# x = 0
10
11for ...
12 # om het debuggen te vereenvoudigen tekenen we enkel de eerste x gebouwen
13 if nr > 10:
14 break
15
16 # bepaal de hoogte van het gebouw
17 height = ...
18
19 # plaats hier een cubus per gebouw
20 # we gebruiken parameter scale=(1,1,1) om de hoogte van de kubus
21 # in te stellen op de standaardgrootte
22 # pas location aan
23 bpy.ops.mesh.primitive_cube_add(
24 size=1, location=(x, ...), scale=...
25 )
26
27 # makkelijkere toegang tot het actieve object
28 obj = bpy.context.object
29
30 # voeg een keyframe toe op frame 1 voor de huidige "scale" (is nu (1,1,1))
31 # obj.keyframe_insert...
32 # voeg nog keyframe toe op frame 1 voor de huidige "location"
33 # obj.keyframe_insert...
34
35 # voeg een keyframe toe op frame 48 voor de juiste "scale" (is nu (1,1,height))
36 # obj.scale =
37 # obj.keyframe_insert...
38 # voeg een keyframe toe op frame 48 voor de juiste "location"
39
40 # update x zodat de kubussen naast elkaar staan
